太阳能光伏胶 光伏产能胶 密封光伏灌封胶

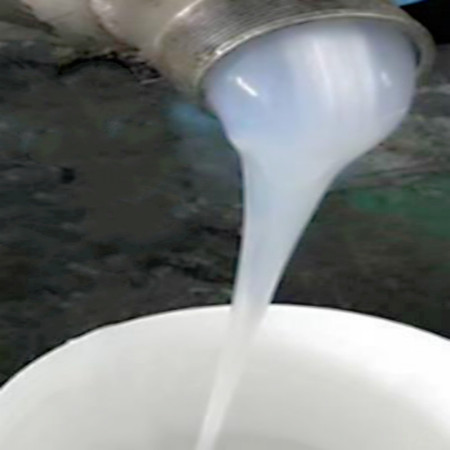

双组分，室温固化有机硅灌封胶。室温固化速度可调，阻燃等级V-0，固化物有优异的绝缘性能和耐老化性能。

典型用途

太阳能组件接线盒灌封；

车灯防水粘结密封；

电子电器及通讯设备的粘结、防水密封；

其它灌封用途。

主要技术参数

固化前胶液性能

A:B混合比例(体积/质量) ...............4:1/6:1

A组分比重(g/cm3)................ .........1.48

B组分比重(g/cm3)............ .............0.96

可操作性时间(min).......... ..............15

成型时间(min)............. ...................50

固化说明：固化速度随温度、相对湿度存在而变化。

固化后性能

固化胶片厚度约2mm，在(23±2)℃、(50±5)%湿度条件下固化24小时，测试温度为25℃

工作温度(℃) ....... ..... .......................-50 to 200

断裂伸长率(%)(GB/T 528) .................80

拉伸强度(MPa)(GB/T 528) .................1.2

硬度(邵A)(GB/T 531) .......... ..............42

体积电阻率(Ω.cm)(GB/T1692) ........ 1.0×1015

击穿强度(kv/mm)(GB/T1695) ............20

导热系(W/m`K)(ASTM D 5470)............0.5

湿热老化性能(经85 ℃，85%湿度条件下老化1000h后)

体积电阻率(Ω.cm)(GB/T1692) . ... ........... 1.0×1015

击穿强度（kv/mm）(GB/T1695) ..............20

与接线盒粘接牢固

产品特点

1.优异的粘结性能，对专用铝材、玻璃、复合背材，接线盒等材料有良好的粘结性；

2.适中的硬度，较低的水汽透过率；

3.绝佳的耐环境性，通过双“85”高温高湿*1000小时，耐紫外老化试验*1000小时，（-40℃*3小时～80℃*3小时）*200次的冷热温差冲击试验，仍具有优异的力学性能。

4.优异的电绝缘性能和阻燃性能；

使用方便，在5℃～45℃温度范围内具有良好挤出性,与其它中性硅酮胶具有良好的相容性。

注意事项

1、施胶时，保证通风。

2、避免让未固化的胶长时间的接触皮肤

3、若不慎溅入眼睛，应迅速用大量清水冲洗并求医治疗。

4、本产品不能用于纯氧或富氧体系，同时不能用于密封氯或其他强氧化性材料。

5、远离儿童。

使用方法

1、建议混合比例为A:B=4:1(体积)，如果需要变更操作性等条件时，应对变更混合比例并进行简易实验后应用。一般B组分用量增多，固化时间越短，同时，可操作时间也会越短。

2、手动混合时，如果需要灌封的深度较深，表面及  内部可能会发生气泡或针孔，应把混合液放入真空容器中，-0.09MPa下至少脱泡5min后使用。

包装规格、贮存及运输

A:12KG/桶  B:2KG/桶

常温下贮存于阴凉干燥处。远离儿童。

保质期：在原包装下自生产之日起6个月。
