13654217679
13654217679
收藏商品 （0人气） 已收到询价 () 条

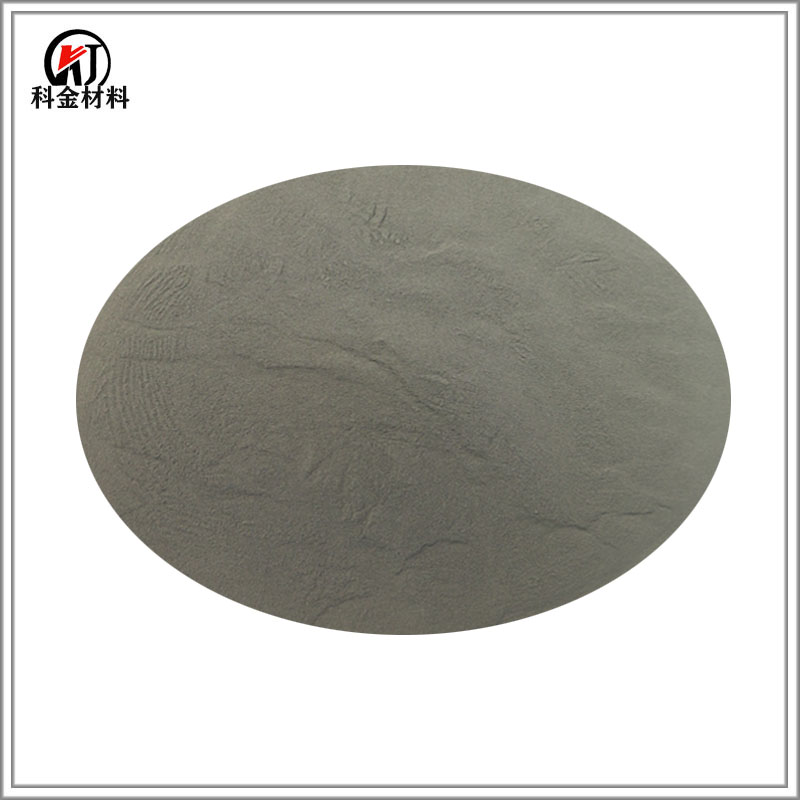

Ni6025WC是高硬度的镍铬硼硅合金和碳化钨的包覆弥散型粉末。
焊层具有较好的抗磨粒磨损性能，有较好的耐蚀和抗高温氧化性能，能加工，比KJ.Ni60A喷焊性能差些。
适用于氧—乙炔火焰或等离子喷焊工艺，常用于要求磨粒磨损的场合，例如导板、刮板、风机叶片、螺旋输送器等。
粉末化学成份：65%KJ.Ni45A+35%WC
胎体合金熔化温度：1000-1120℃
喷焊层硬度：HRC:60-70
注意事项：1.推荐采用二步法工艺。
2.请严格按氧—乙炔火焰或等离子喷焊工艺的要求施焊。
3.熔池温度不宜过高。
4.合金粉如有吸潮现象，使用前应进行干燥处理（120℃，保温1小时）
化工园区 | 中国化工制造网 | 化工原料网 | 化工资源网 | 洛克化工网 | 华夏化工网 | 化工网-化工综合服务商 | 化工网交易中心 | 中国是有和化工网 | 勤加缘化工网 | 山东化工网 |
