13654217679
13654217679
收藏商品 （0人气） 已收到询价 () 条

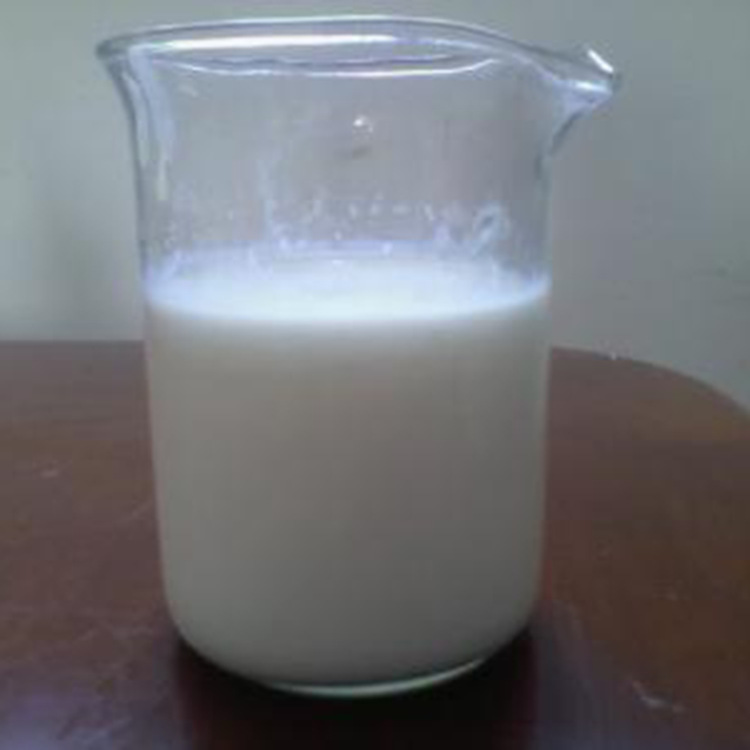

GC-L200重防腐涂料
产品简介：
GC-L200是一种新型的纳米双组份乙烯基重防腐涂料，具有以下特性：
1.耐强酸特别是耐强氧化性酸腐蚀
2.漆膜致密，附着力强
使用范围：
编号 | 项目 | 指标 | 检验标准 |
1 | 外观 | 白色颜色均匀 平整光滑 | 目测 |
2 | 干燥时间 | 表干≤2h，完全固化48h | GB/T1728-1989 |
3 | 附着力（划格法） | 好于1级 | GB/T9286-88 |
4 | 冲击强度（100cm kg） | 涂层无裂纹 剥落 | GB/T1732-1993 |
5 | 耐磨性（750g/500r） | ≤0.03 | GB/T 1768 |
6 | 耐酸（50%H2SO4 300d） | 不起皱，不脱落 | GB/T9274-88 |
7 | 耐酸（30%HCl 300d） | 不起皱，不脱落 | GB/T9274-88 |
8 | 耐酸（15%HNO3 300d） | 不起皱，不脱落 | GB/T9274-88 |
9 | 耐碱（20% NaOH 300d） | 不起皱，不脱落 | GB/T1734-1993 |
10 | 耐热性（200℃2h） | 不起皱，不脱落 | GB/T9274-93 |
11 | 耐人工加速老化性 | ≥1600h | GB/T7142-2002 |
12 | 硬度 | 5H | GB/T2411-1980 |
13 | 干膜厚（um） | 80-100 |
施工和使用方法：
●表面处理：
钢 材：喷砂除锈不低于Sa2.5级、手工除锈须达St3级标准。涂装面无油污、清洁干燥无灰尘及可溶盐分等，表面除锈后4小时内要涂装
混凝土：混凝土表面含水率小于8%，涂装面无油污、清洁干燥无积水。
施工和干燥温度： ０－３０℃为宜（底材温度和环境温度）
相对湿度：≤85％
●涂装准备：乙烯基防腐漆系列施工时，如太稠需在固化剂加入前先添加稀
释剂，并搅拌均匀，然后再加入固化剂
●施工方法： 刷涂/滚涂 刮涂／漫涂
● 涂料混合：按规定比例加入固化剂，充分搅拌５－１０分钟待泡消除干净后即可施工使用
混合比例：
10-20℃时： 主漆：固化剂＝100：3（重量比）
好评  |
|
0% | 0 |
中评  |
|
0% | 0 |
差评  |
|
0% | 0 |
化工园区 | 中国化工制造网 | 化工原料网 | 化工资源网 | 洛克化工网 | 华夏化工网 | 化工网-化工综合服务商 | 化工网交易中心 | 中国是有和化工网 | 勤加缘化工网 | 山东化工网 |
